CANchecked manometro Display multifunzione GEN2 per Fiat 500 Abarth 595 08-12

Con il display CANchecked MFD15 Gen2 per la tua Fiat 500 Abarth LHD/RHD avrai sempre tutti i valori rilevanti sotto controllo.

L'MFD15 Gen2 è dotato di uno schermo OLED, che offre la migliore leggibilità anche alla luce diretta del sole. Grazie al diametro esterno di 52 mm, il display è compatibile con le cornici per interni disponibili in commercio, anche senza un supporto specifico per il veicolo da noi fornito. Il funzionamento avviene tramite due pulsanti montati sul parabrezza o tramite la manopola girevole opzionale.

Caratteristiche principali

• Design compatto: 52 mm di diametro e solo 12,5 mm di profondità
• Flash di commutazione: il LED sulla parte anteriore del display può essere utilizzato come flash di commutazione e/o come LED di avviso e può essere configurato liberamente
• Can Bus: supporto per centraline Can Bus, OBD2 dal 2008 e valori approfonditi per VW/Audi dal 2008 oppure crea il tuo Can Stream
• WLAN: connettiti al tuo smartphone o PC ed esegui tutti i passaggi successivi tramite la nostra interfaccia utente Web
• Ingressi aggiuntivi: collegare fino a 6 sensori analogici agli ingressi o collegare un sensore di etanolo* direttamente al display
• Allarmi preimpostati: gli allarmi predefiniti possono essere facilmente attivati e personalizzati. Ad esempio, puoi ricevere un avviso quando la temperatura dei gas di scarico supera i 900 gradi.
• Personalizzazione: usa il logo della tua startup o l'immagine di sfondo per renderlo il tuo MFD15 Gen2
• Registrazione online*: registra i tuoi dati con il tuo smartphone o PC e salva il registro sul tuo dispositivo per un'analisi successiva
• Flex Fuel*: visualizza il contenuto di etanolo e la temperatura sul tuo display
• Commutazione CAN*: commuta gli interruttori CAN utilizzando i pulsanti sul display e inoltra le letture dagli ingressi analogici al bus CAN

Diversi punti di vista

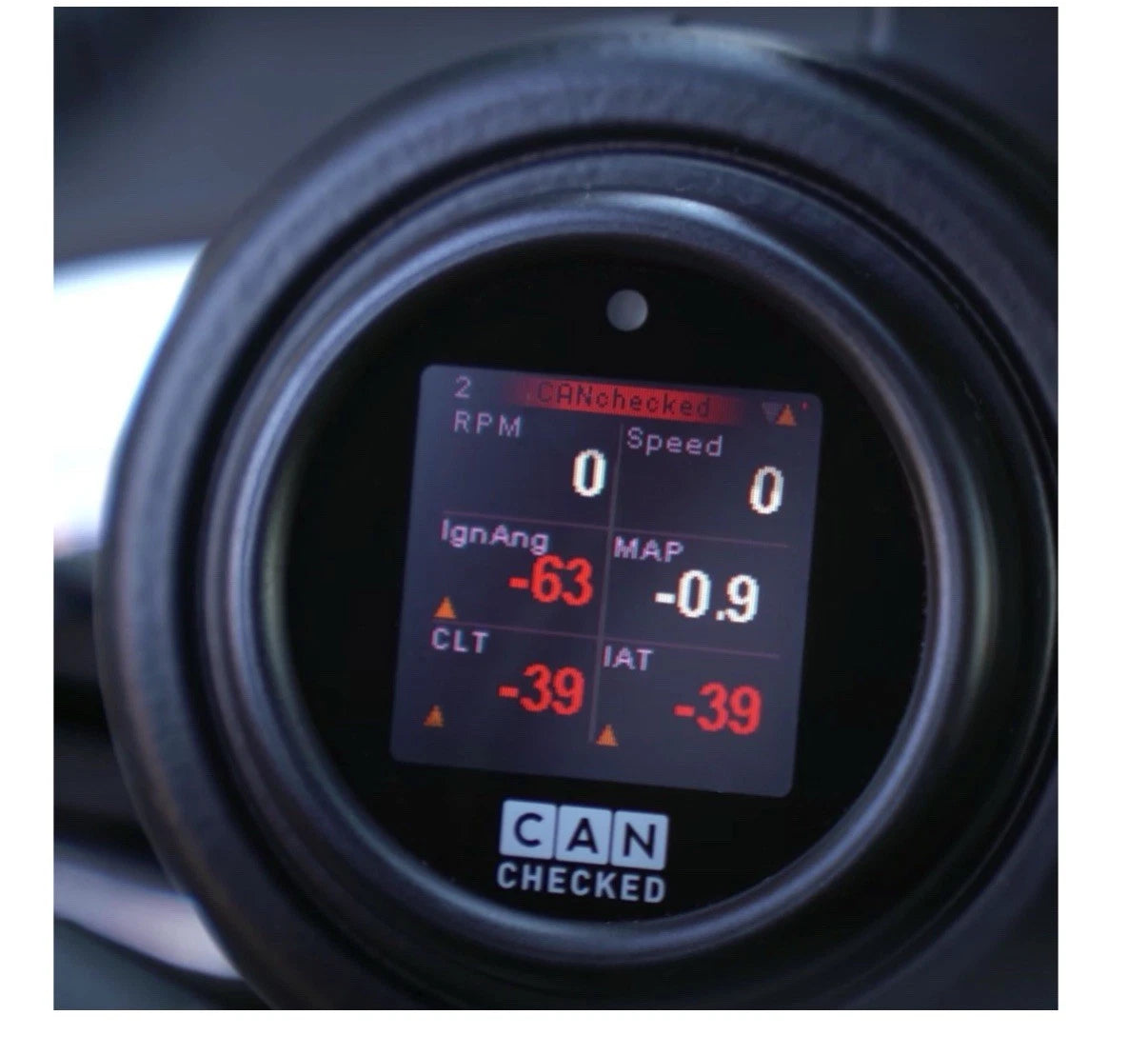

Scegli fino a otto pagine con viste diverse e personalizza la visualizzazione in base alle tue esigenze e a quelle del tuo veicolo:

• Puntatore analogico
• Doppio valore
• Indicatore di marcia
• valori quadrupli
• Valori 6 volte superiori
• Bar + doppio display
• Espositore rotondo
• Grafico a barre (doppio)
• Misuratore di prestazioni
• Grafico a barre (verticale da 1 a 6 pieghe)

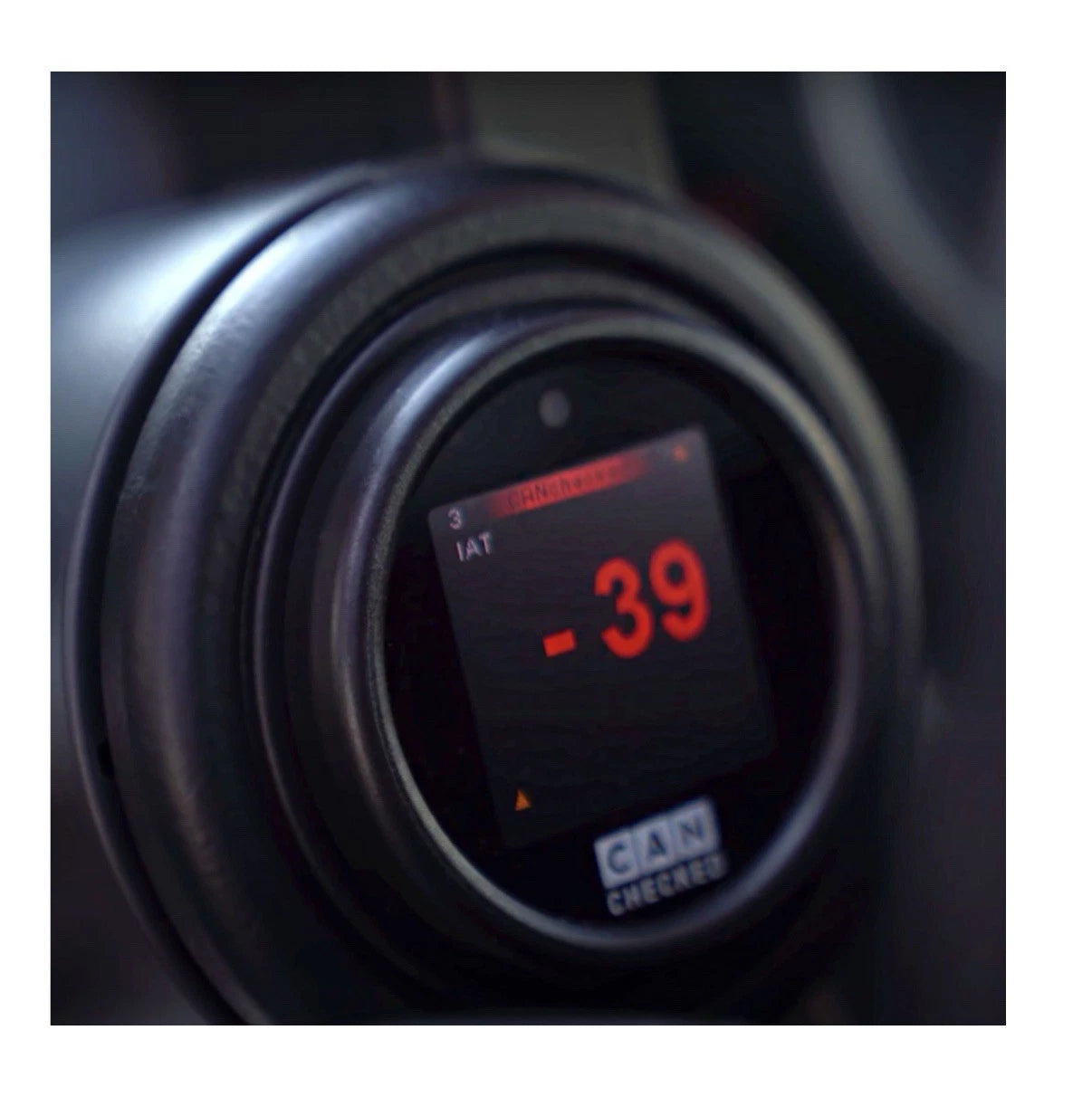

• Valore singolo

DSS online - oDSS

Una novità assoluta del nostro MFD15 Gen2 è l'accesso al dispositivo tramite WLAN. In questo modo, è possibile configurare l'MFD15 Gen2 tramite smartphone o PC.

Con oDSS puoi impostare completamente il tuo display, registrare i valori (è richiesta la licenza), caricare la tua immagine di avvio e anche aggiornare il display.

Valori supportati

Una domanda frequente dei clienti è: "Quali valori posso richiedere alla mia ECU?". La risposta: "TUTTI". Il nostro MFD15 Gen2 è compatibile con ISO 11898-2 e SAE J2284.

I produttori di centraline elettroniche stabiliscono autonomamente quali valori vengono inviati tramite l'interfaccia CAN bus. In questo caso, la documentazione è importante, eventualmente anche sotto forma di file DBC importabile tramite il nostro DSS. Naturalmente, come cliente, potete accedere al nostro ampio elenco di centraline elettroniche già implementate. In totale, a seconda del produttore, è possibile interrogare fino a 64 sensori.

Naturalmente, sono implementate anche le interrogazioni OBD2 tramite Can Bus (11 bit/29 bit). Sono disponibili anche protocolli specifici per veicolo come UDS o TP2.

Di default sono inclusi:
- OBD2 - 11 e 29 bit
- Ecumaster - Classic e Black
- VAG PQ34
- Haltech v2
- LinkECU
- MaxxECU
- Motec M1
- Emtron
- Megasquirt 2 e 3

Se la centralina desiderata non è presente nell'elenco, è possibile scaricare o richiedere il TRI/TRX appropriato nel nostro database.

Per tutti i modelli VW/Audi a partire dall'anno di produzione 2008, offriamo interrogazioni dati approfondite tramite protocollo. Valori come temperatura dell'olio, pressione di sovralimentazione, temperatura del cambio, angolo di ritorno dell'accensione selettiva per cilindro, alta/bassa pressione, attivazione della wastegate e molto altro possono essere interrogati e visualizzati.

LED interno

Il LED interno può essere utilizzato sia come flash di commutazione che come LED di avvertimento.

Come flash di commutazione è possibile assegnare fino a 8 colori diversi e limiti di velocità, nonché una velocità alla quale il flash di commutazione inizia a lampeggiare.

Come LED di avviso è possibile assegnare un valore minimo e massimo per ciascun sensore (nell'oDSS tramite "Sensori") e attivare anche il "LED" lì. Se il sensore è al di sopra del valore massimo o al di sotto del valore minimo, il LED lampeggerà nel colore precedentemente configurato. Il lampeggio di commutazione è disattivato durante l'avviso.

Collegamento ed estensione

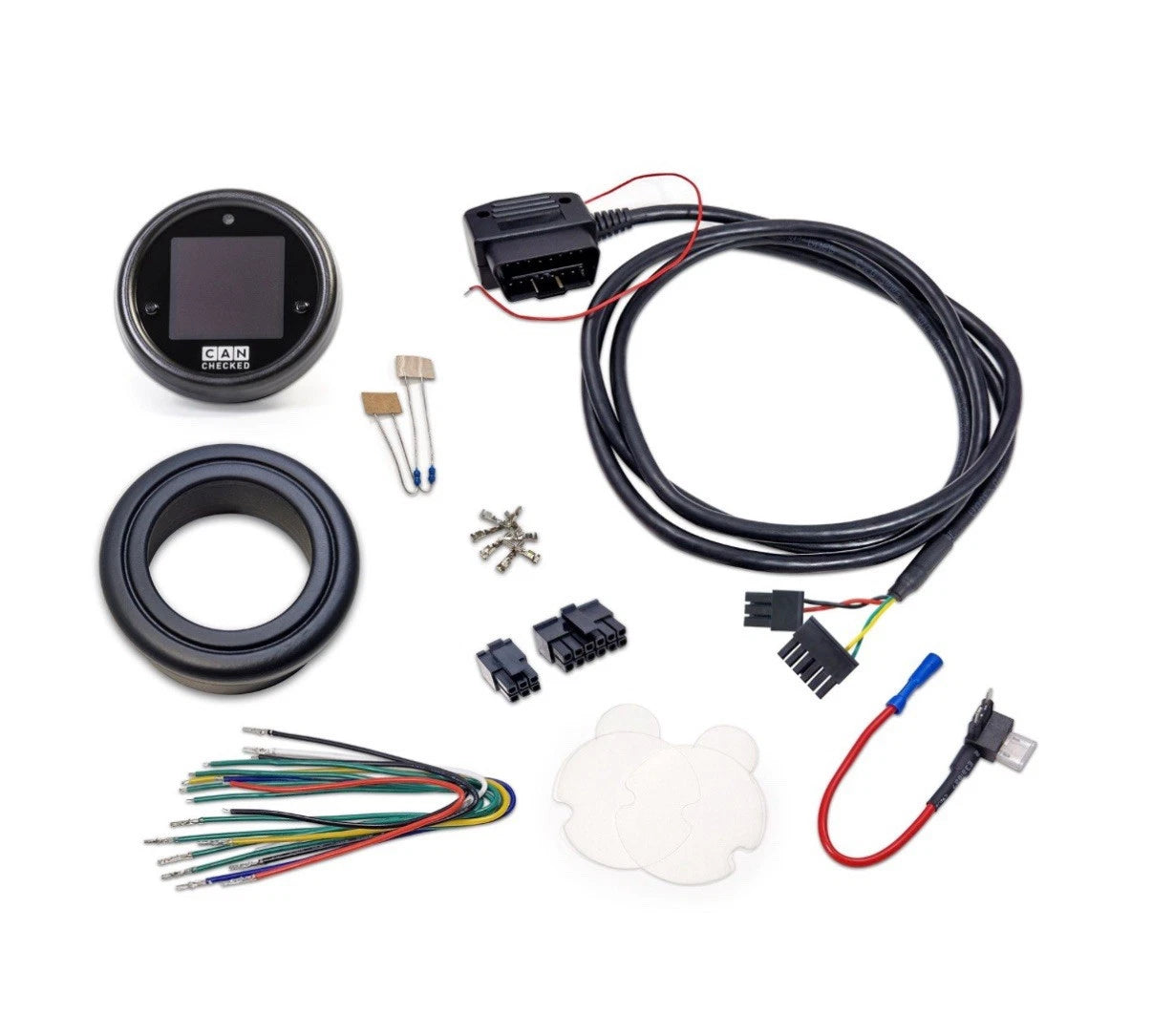

Incluso in ogni consegna:

• Display MFD15 Gen2
• Connettore B (6 vie)
• Connettore C (12 vie)
• Cavi di collegamento pre-crimpati da 20 cm per alimentazione, Can Bus, ingressi analogici, 5 V e terra del sensore
• spilli da crimpare da soli
• due resistori da 1K (per il pullup dei sensori NTC)

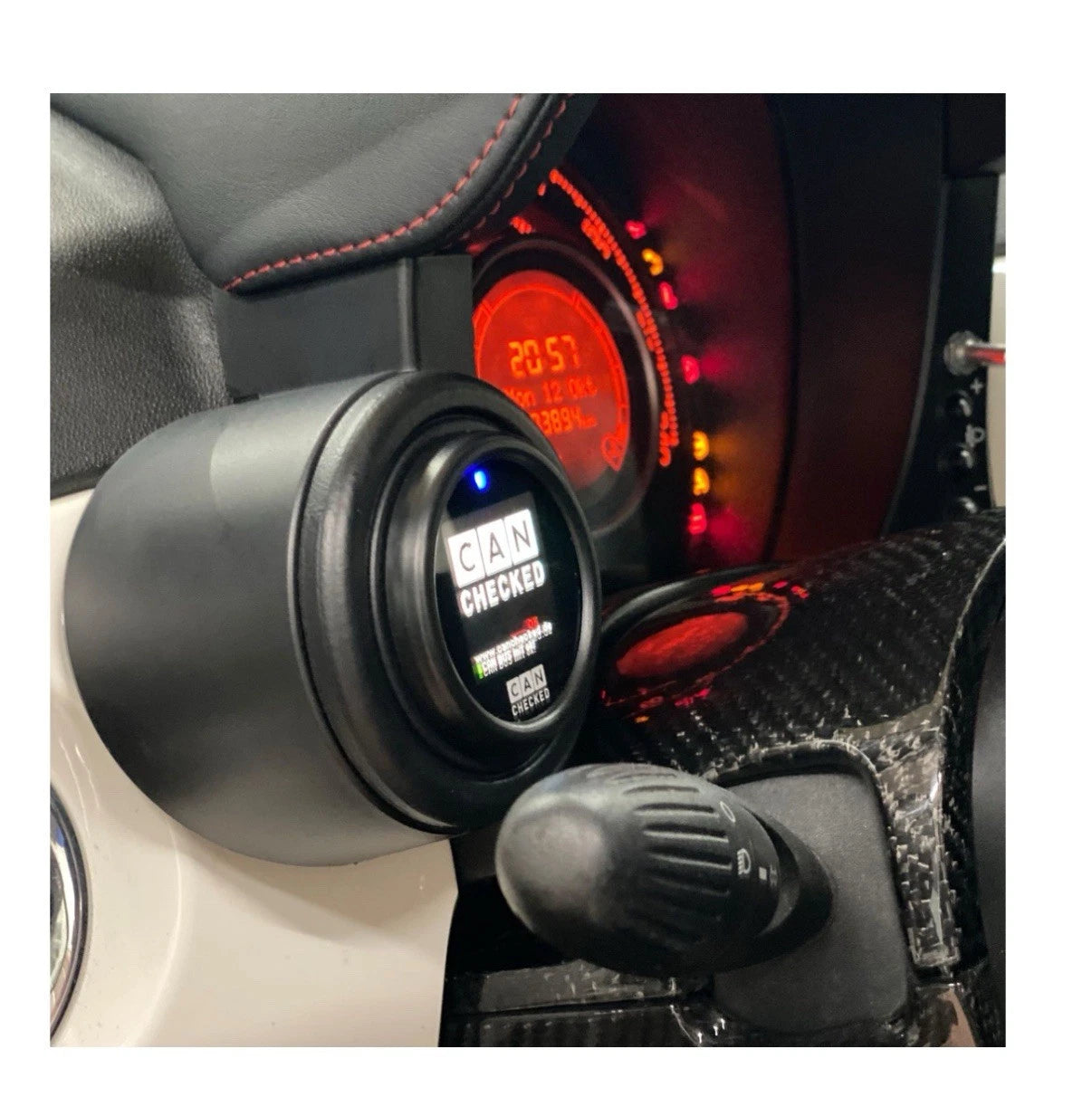

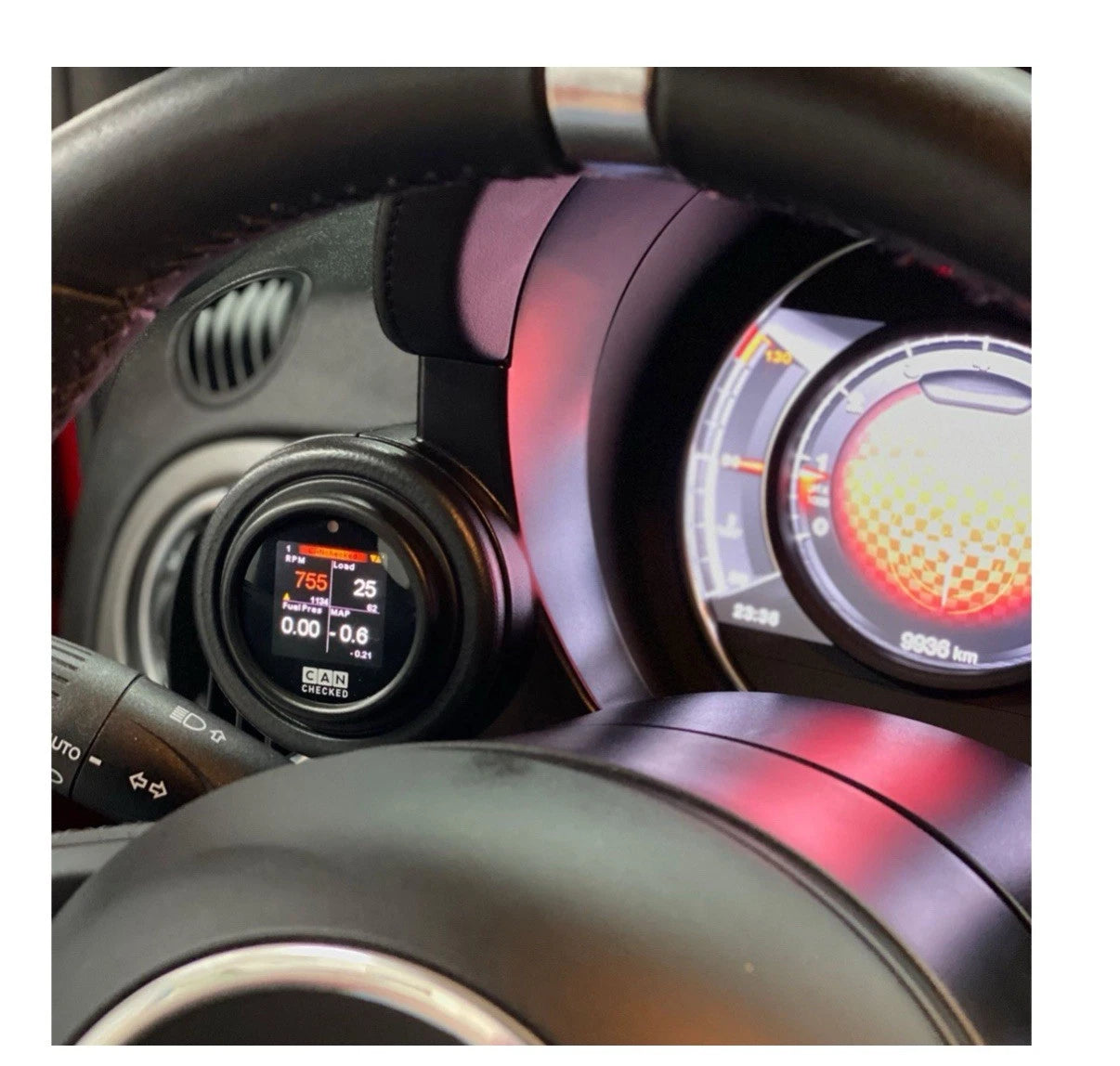

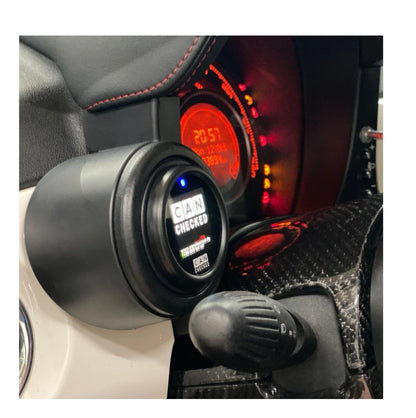

• Cornice della presa d'aria specifica per auto
• Cavo di collegamento OBD

È possibile collegare qualsiasi sensore tramite i sei ingressi analogici: supportiamo sia sensori lineari 0-5V che NTC.

I nostri sensori Dsiplay interni controllati tramite CAN sono memorizzati nei file TRI/TRX per impostazione predefinita e devono essere collegati solo:

• AIN1: Sensore di temperatura
• AIN2: Trasduttore per sonda temperatura gas di scarico tipo K
• AIN3: Sensore di pressione 0-10 bar
• AIN4: sensore pressione di sovralimentazione 0-5,5 Bar assoluti
• AIN5: non preconfigurato
• AIN6: non preconfigurato

Per il collegamento è possibile utilizzare il nostro cablaggio AIN a 4 vie preassemblato.

Se si dispone della licenza appropriata* è possibile collegare anche un sensore di etanolo direttamente al display tramite un pin separato.

Accessori opzionali

• CC22501 ETK01 - manopola rotante esterna con cavo di collegamento PnP da 50 cm
• CC22100 CBD08 - Hub di distribuzione lattine a otto vie
• CC22902 NTC01 - sensore di temperatura per liquidi 1/8" NPT
• CC22903 TCC01 - trasduttore tipo K 0-1250°C
• CC22901 FLP01 - Sensore di pressione 0-10 Bar (145 psi) M10x1
• CC22900 BST01 - Sensore di pressione 0-5,5 Bar assoluti (80 psi)

*Licenze aggiuntive

Registrazione in tempo reale dell'MFD15 Gen2

Con la licenza aggiuntiva "Live Logging", il tuo display può registrare i dati dei sensori nell'oDSS. Puoi quindi scaricare il log come file sul tuo smartphone o PC.

Tutti i sensori vengono registrati nel registro  (ATTENZIONE: per OBD e UDS solo quelli attualmente visualizzati!). Selezionare i sensori che si desidera visualizzare graficamente.

Sensore di etanolo Flex Fuel direttamente sul MFD15 Gen2

Con la licenza aggiuntiva per il sensore di etanolo, è possibile collegare un sensore direttamente al display. È necessaria una resistenza di pull-up (10K) tra 5V e il segnale.
Ora è possibile visualizzare il contenuto di etanolo e la temperatura del carburante, nonché registrarli.

Commutazione Can e inoltro AIN

Con la licenza aggiuntiva per Can Switching e AIN forwarding puoi utilizzare i tasti del tuo display o la manopola rotante per commutare i Can Switch e applicare le tensioni di ingresso dei tuoi ingressi analogici al Can Bus.
