DISPLAY MANOMETRO digitale Multi Funzione Per VW Golf 5 MK5 IV CANchecked

Name: DISPLAY MANOMETRO digitale Multi Funzione Per VW Golf 5 MK5 IV CANchecked
Brand: racing parts ar
Price: 470.00 EUR
Availability: InStock

€470,00 EUR

In offerta Esaurito

Imposte incluse. Spese di spedizione calcolate al check-out.

Quantità

Il display multifunzione MFD32 Gen2 CANchecked specifico per il tuo veicolo VW Golf MK5: perfettamente integrato e con tutti i dati sempre visibili.

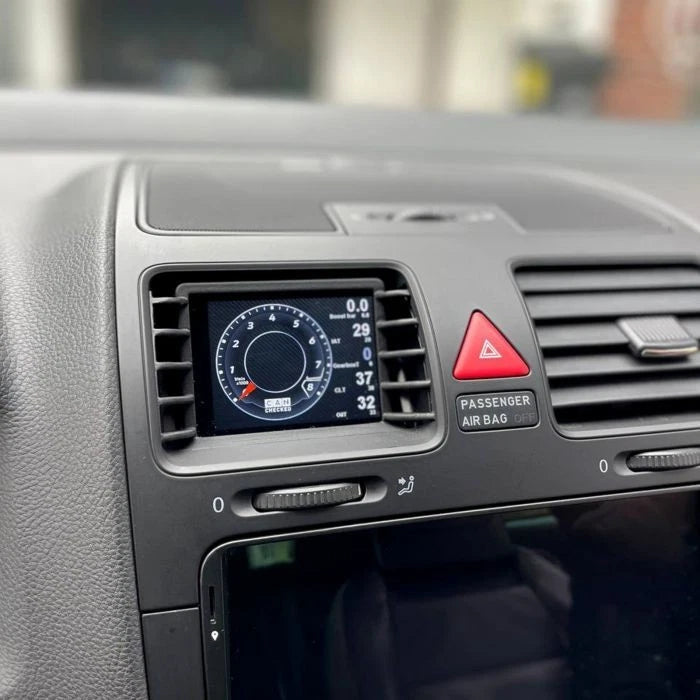

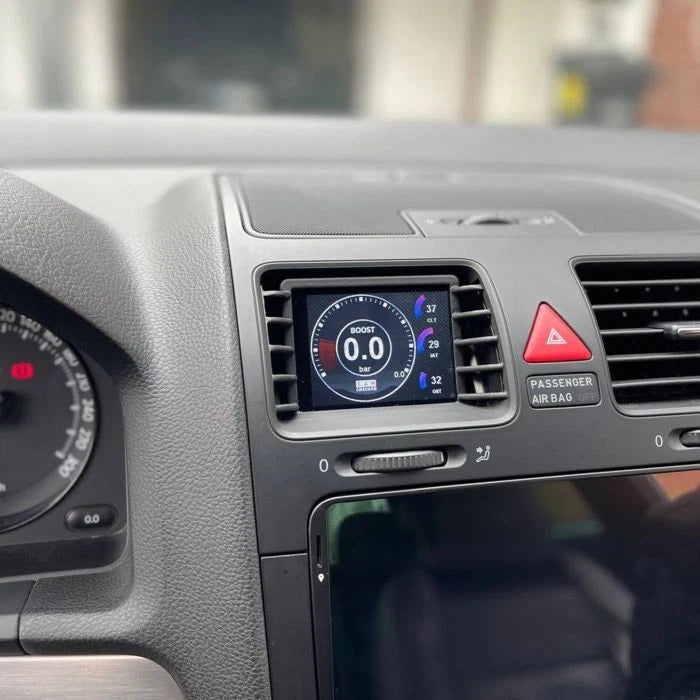

Il display MFD32 Gen2 trasforma la tua bocchetta di ventilazione in un display intelligente con funzionalità imperdibili. I nostri display sono progettati per essere installati da chiunque. Per la maggior parte dei modelli sono disponibili istruzioni di installazione illustrate, così potrai installare il display autonomamente senza bisogno di un tecnico specializzato.

Caratteristiche principali

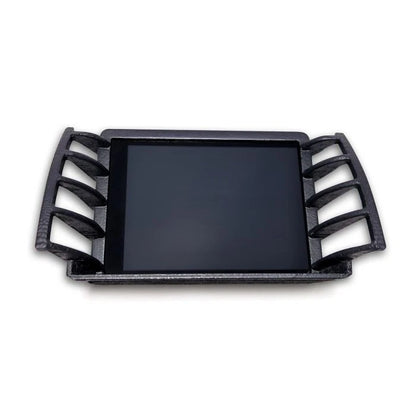

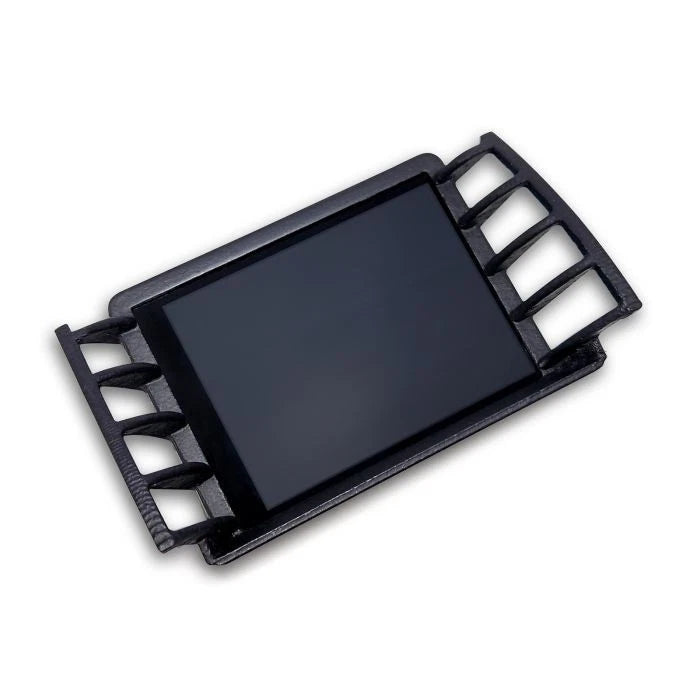

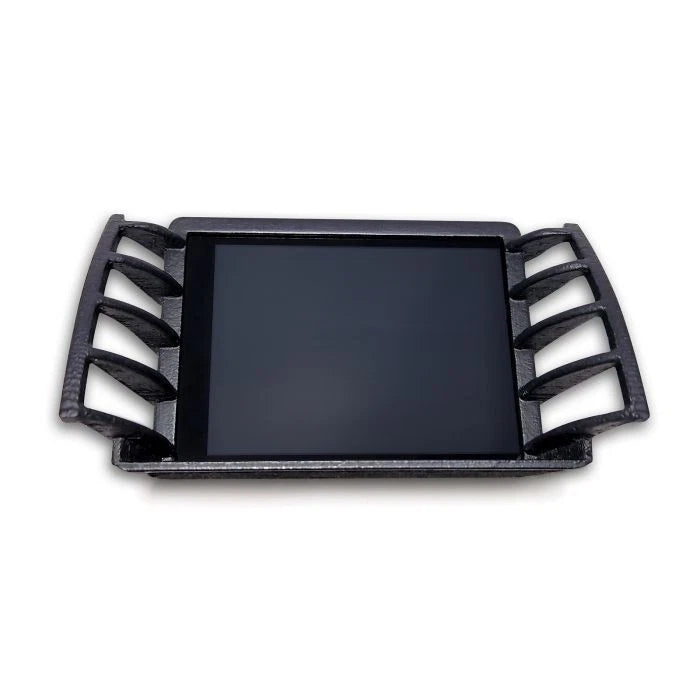

Integrazione perfetta: la cornice specifica per il veicolo consente comunque il passaggio dell'aria attorno al display.
Can Bus: Lettura di dati dettagliati del veicolo, come ad esempio gli strumenti di diagnostica del produttore.
Visualizzazione della marcia: direttamente tramite Can Bus o calcolata in base a velocità e giri al minuto.
Touchscreen: naviga tra le pagine utilizzando gesti di scorrimento intuitivi.
Personalizzazione: progetta le tue pagine, aggiungi le tue immagini o avvia un'animazione.
Ingressi aggiuntivi: è possibile collegare fino a 4 ingressi analogici e un sensore di etanolo direttamente al display.
Commutazione CAN: usa il tuo display come tastiera e invia i tuoi messaggi CAN al bus
Allarmi personalizzabili: gli allarmi personalizzabili possono essere facilmente configurati e attivati. Ad esempio, è possibile visualizzare un messaggio di avviso ben visibile quando la temperatura dei gas di scarico supera i 900 gradi.
Registrazione: Registra e salva i tuoi dati sulla scheda SD interna per successive analisi.
Misuratore di prestazioni: misura i tuoi tempi da 0 a 100, da 100 a 200 e da 0 a 200 km/h con il misuratore di prestazioni integrato, senza bisogno di hardware aggiuntivo.
DTC*: Legge e cancella gli errori della centralina motore, della trasmissione, dell'ABS e della trazione integrale.
Regolazione della luminosità*: Il display si attenua automaticamente insieme al quadro strumenti.

Punti di vista diversi

Configura la tua pagina o scegli tra diverse visualizzazioni predefinite:

Il display viene fornito con pagine di esempio predefinite.
Creazione di pagine personali possibile e desiderata
È possibile inserire fino a dieci pagine.
20 diversi tipi di widget (ad esempio valore del sensore, puntatore analogico, diagramma YT, barra di velocità, display circolare, barra verticale/orizzontale)
I widget possono essere ridimensionati e posizionati tramite trascinamento.
Colori dei widget completamente regolabili
Fino a 64 widget per pagina

Software di configurazione del display - DSS

Con CANchecked DSS è possibile personalizzare completamente la visualizzazione. Il visualizzatore di log integrato consente di scaricare e visualizzare i file di log. Inoltre, è integrato un Can-Logger. Il cuore del sistema è il TRI Editor integrato, con il quale è possibile configurare i sensori (sia Can Bus che interni): assegnare valori minimi e massimi per gli avvisi e modificare i nomi dei sensori.

Valori supportati

Molti clienti chiedono sempre: quali valori posso ottenere dalla mia centralina? La risposta: TUTTI.

Abbiamo decodificato i dati della maggior parte dei motori qui presenti e possiamo offrire informazioni dettagliate. Il nostro display supporta la query dei dati Can Bus (UDS, TP2, protocolli specifici del produttore).

Di default, il display viene fornito con file TRI/TRX predefiniti. In questi file sono definiti tutti i sensori che vengono interrogati. Questi variano da motore a motore. Ecco un estratto di ciò che è possibile fare:

Temperature:

Temperatura dei gas di scarico, temperatura del liquido di raffreddamento, temperatura dell'olio, temperatura dell'aria in aspirazione, temperatura esterna, temperatura della benzina, temperatura del cambio DSG.

Pressioni:

Pressione di sovralimentazione, pressione ambiente, pressione della pompa di prealimentazione del carburante, pressione del rail effettiva/obiettivo.

Lambda/Mix

Valore lambda, tempo di iniezione, regolazione lambda a breve termine, regolazione lambda a lungo termine

Altro

RPM, massa d'aria, velocità del veicolo, angolo dell'acceleratore, angolo di accensione totale, retrazione dell'angolo di accensione per cilindro, fasatura N75 in %, tensione del terminale 30, coppia, marcia, valori specifici del diesel

Se mancano dei valori, possono essere aggiunti in seguito.

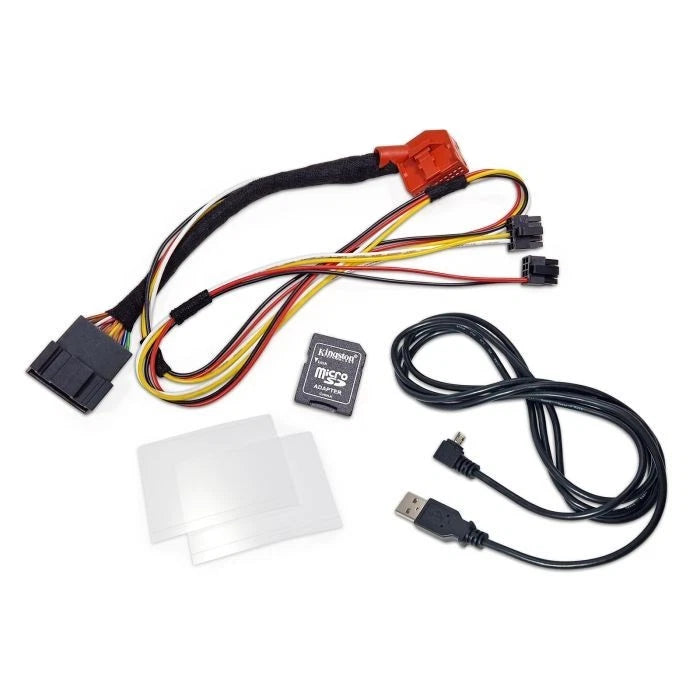

Contenuto della fornitura

Incluso in ogni consegna

Display dati MFD32 Gen2 integrato nell'inserto di ventilazione per veicoli con guida a sinistra e a destra.
cavo di collegamento specifico per il veicolo
Guida rapida
cavo dati USB
Scheda SD (preinstallata nel display)
Adattatore per scheda SD
Foglio per display (per evitare riflessi)

Connessione ed estensione

È possibile collegare qualsiasi sensore tramite i quattro ingressi analogici: supportiamo sensori lineari 0-5V e sensori NTC.
I nostri sensori CANchecked, sviluppati internamente, sono memorizzati di default nei file TRI/TRX e devono solo essere collegati.

AIN1: Sensore di temperatura (NTC01)
AIN2: Trasduttore per sensore di temperatura dei gas di scarico tipo K (TCC01)
AIN3: Sensore di pressione 0-10 bar (FLP01)
AIN4: sensore di pressione di sovralimentazione 0-5,5 bar assoluti (BST10)

Per il collegamento è possibile utilizzare il nostro cablaggio AIN preassemblato.

Oltre ai sensori analogici, è possibile collegare anche la nostra spia di cambio marcia esterna con otto LED. Questa può lampeggiare in diversi colori e i limiti di velocità e i colori possono essere configurati direttamente sul display.

Il sensore di etanolo va collegato direttamente al display. È necessaria una resistenza di pull-up (10 kΩ) tra i 5 V e il segnale. In questo modo è possibile visualizzare e registrare il contenuto di etanolo e la temperatura direttamente sul display.

Funzioni avanzate

Con i canali matematici è possibile calcolare i dati dei sensori. La tabella utente offre la possibilità di generare ulteriori sensori con mappe 2D o 3D.
